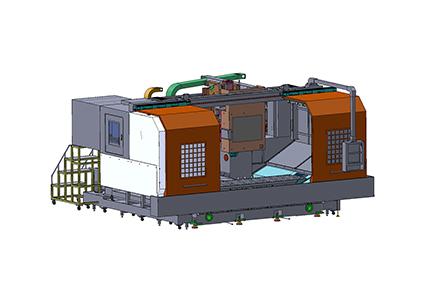

BV3180立式加工中心X/Y/Z三個坐標軸導軌副均采用高剛性滾柱式直線導軌，主軸傳動采用進口主軸伺服電機，經減速箱實現兩檔變速，增大主軸轉速范圍，低轉速扭矩大，可進行強力切削。主軸組采用BT50套筒式整體主軸，具有高精度，高剛性?；白笥乙苿訛閄軸，工作臺前后移動為Y軸，主軸箱沿著滑鞍上下移動為Z軸。工作臺僅前后移動，方便裝卸工件，適合于大型、長條形狀件工件的加工（車橋、型材、線性模組、桁架機械手橫梁等），既可用于中小批量多品種加工生產，也可以進入自動線進行批量生產是代替龍門機床的不二選擇。
產品特點：
1.機床整體為門型結構，采用雙立柱，箱型滑鞍及主軸箱，使得機床具有良好的剛性；
2.X、Y、Z三軸均采用交流伺服電機與高精度C3級預拉伸滾珠絲杠直接傳動，適宜于工件高精切削；
3.選配的立臥兩用數控轉臺可以完成各種分度工作，分度精度0.001度，實現等分和不等分的孔、槽等連續特殊曲面的加工；
適用行業：
適用于汽車、模具、通訊、醫療器材、儀器儀表等行業。
|
項目 |
單位 |
規格 |
||
|
加工 范圍 |
X軸行程 |
mm |
2600 |
|
|
Y軸行程 |
mm |
1200 |
||
|
Z軸行程 |
mm |
550 |
||
|
主軸中心到X軸導軌距離 |
mm |
710 |
||
|
主軸中心到立柱前端距離 |
mm |
830 |
||
|
主軸端面距工作臺距離 |
mm |
500-1050 |
||
|
工作臺 |
工作臺面積（長x寬） |
mm |
3100*800 |
|
|
主軸 |
錐孔 (7:24) |
|
BT50 |
|
|
轉數范圍 |
r/min |
10～4500 |
||
|
輸出扭矩 |
Nm |
770 |
||
|
主軸電機功率 |
kw |
22 |
||
|
主軸傳動方式 |
|
同步帶 |
||
|
刀具 |
刀柄型號 |
|
MAS403 BT50 |
|
|
進給 |
快速移動X/Y/Z |
m/min |
20/20/16 |
|
|
三軸進給電機扭矩（X/Y/Z） |
Nm |
30/30/38 |
||
|
進給速度 |
mm/min |
0-4000 |
||
|
刀庫 |
刀庫形式 |
|
鏈式 |
|
|
刀庫容量 |
pcs |
32 |
||
|
最大刀具長度 |
mm |
420 |
||
|
最大刀具重量 |
kg |
25 |
||
|
最大刀盤直徑 |
滿刀 |
mm |
Ф120 |
|
|
相鄰空刀 |
mm |
Ф240 |
||
|
換刀時間（t-t） |
s |
3.5 |
||
|
定位精度 |
執行標準 |
|
GB/T18400.4-2010 |
|
|
X軸 |
mm |
0.012 |
||
|
Y軸 |
mm |
0.01 |
||
|
Z軸 |
mm |
0.01 |
||
|
重復定位精度 |
X軸 |
mm |
0.006 |
|
|
Y軸 |
mm |
0.006 |
||
|
Z軸 |
mm |
0.006 |
||
|
機床重量 |
Kg |
約30000 |
||
|
電氣總容量 |
KVA |
95 |
||
|
機床輪廓尺寸(約) |
mm |
6200×6050×4000 |
||
